技嘉GA-B85M-DS3H REV.1.11 主板电路图

作者：admin 发布时间：2023-12-19

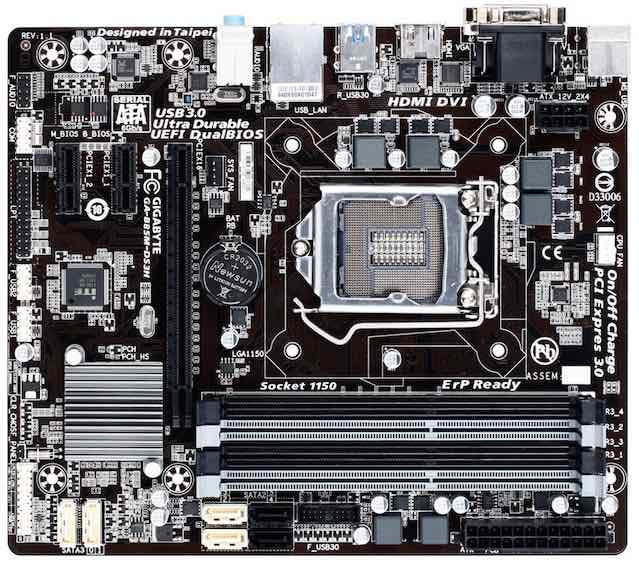

技嘉GA-B85M-DS3H是技嘉旗下的一款主板产品。

主板芯片

芯片组描述：采用Intel B85芯片组

显示芯片：CPU内置显示芯片(需要CPU支持)

音频芯片：集成Realtek ALC887 8声道音效芯片

网卡芯片：板载千兆网卡

处理器规格

CPU平台：Intel

CPU类型：Core i7/Core i5/Core i3/Pentium/Celeron

CPU插槽：LGA 1150

CPU描述：支持Intel 22nm处理器

支持CPU数量：1颗

内存规格

内存类型：DDR3

内存插槽：4×DDR3 DIMM

最大内存容量：32GB

内存描述：支持双通道DDR3 1600/1333MHz内存

扩展插槽

显卡插槽：PCI-E 3.0标准

PCI-E插槽：1×PCI-E X16显卡插槽

2×PCI-E X1插槽

SATA接口：2×SATA II接口；4×SATA III接口

接口参数

USB接口：12×USB2.0接口（8内置+4背板）；4×USB3.0接口（2内置+2背板）

HDMI接口：1×HDMI接口

外接端口：1×DVI接口

1×VGA接口

PS/2接口：PS/2键鼠通用接口

并口串口：COM接口，LPT接口

其它接口：1×RJ45网络接口

音频接口

板型

主板板型：Micro ATX板型

外形尺寸：22.6×19.3cm

软体管理

BIOS性能：2个64Mbit flash

使用经授权AMI EFI BIOS

支持DualBIOS

PnP 1.0a，DMI 2.0，SM BIOS 2.6，ACPI 2.0a

其它参数

音频特效：不支持HIFI

电源插口：一个8针，一个24针电源接口

供电模式：四相

硬件监控：系统电压侦测

CPU/系统温度侦测

CPU/系统风扇转速侦测

CPU/系统过温警告

CPU/系统风扇故障警告

CPU/系统智能风扇控制

其它特点：支持Windows 8/7操作系统

主板信息：技嘉GA-B85M-DS3H

主芯片组：Intel B85

CPU插槽：LGA 1150

CPU类型：Core i7/Core i5/Core i3/Pentium/Celeron

USB接口：12×USB2.0接口（8内置+4背板）；4×USB3.0接口（2内置+2

SATA接口：2×SATA II接口；4×SATA III接口

供电模式：四相

显卡插槽：PCI-E 3.0标准

网卡芯片：板载千兆网卡

音频芯片：集成Realtek ALC887 8声道音效芯片
