电路是由什么组成的？

一、什么是电路

电路是由各种元器件(或电工设备)按一定方式连接起来的一个总体,也就是为电流流通提供回路的路径。

二、电路的基本组成

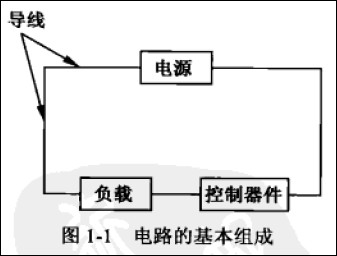

电路主要由电源、负载、控制器件、导线四部分组成,如图1-1所示。

1.电源

电源是为电路提供能量的部件。日常生活中,家用电器多由市电电压供电,而门铃、手电筒等电器都是由干电池供电的,所以人们通常将市电电压或干电池称为电源。实际电路中,蓄电池、干电池、发电机等装置可以为负载供电,所以它们都是电源。

实际应用中,电源有交流和直流两种,蓄电池、干电池是直流电源,市电电压、交流发电机是交流电源。

2.负载

负载是使用(消耗)电能的设备或器件,如电动机、加热器、照明灯等。实际应用中,对于市电电压而言,照明灯、电视机、洗衣机、电冰箱等家用电器都是它的负载;而对于手电筒而言,灯泡则是干电池的负载。

3.控制器件

控制器件是控制电路工作状态的器件或设备,如开关、漏电保护器等。实际应用中,开关就是照明灯电路的控制器件,电饭锅按键内联动的开关就是电饭锅电路的控制器件。

4.导线

导线的作用是将电气设备或元器件按一定方式连接起来(如各种铜、铝电缆线等)。实际应用中,照明灯线是照明灯电路的导线,而手电筒的外壳也是一种特殊的导线。

提示在电路中,导线不仅仅是提供回路的线材,也可以将导通的开关、二极管、电感等元器件看作连线,从而使电路变得简单明了。

三、电路的状态

1.通路

通路是指电源与负载接通,电路中有电流流过,电气设备或元器件获得一定的电压和电功率，进行能量转换。

2.开路

开路也叫断路，是指电路中没有电流通过。

3.短路

短路是指负载击穿短路，相当于电源两端的导线直接相连接，会导致电源严重过载。为了防止电源被烧坏或发发生火灾，通常会在电路中安装熔断器等保险装置，实现过电流保护。
