什么是电路图，电路图有哪些种类和作用？
在当今社会手机已成为人们生活中不可或缺的一部分，通话、聊天、发视频、购物、玩游戏，几乎无所不能，手机带来的便捷就是电子技术不断发展的结果。电子技术是现代社会最重要的技术之一，无论生产、生活、科研、军事、学习、娱乐，都离不开电子技术。可以毫不夸张地说，如果你不学一点电子技术知识，你可就真的 “落伍”了。
尽快学会看懂电路图，是学习电子技术的一项重要内容。也许你会觉得电路图就像天方夜谭里的藏宝图似的很难看懂，但是请不要失去信心，只要我们掌握了藏宝图的密码，就一定能够找到宝藏。电路图的基本概念、构成要素、画法规则等，就是破译电路图的密码。
1.1 电路图的基本概念
要认识和看懂电路图，首先要对电路图的基本概念有所了解，即知道什么是电路图，电路图有哪些种类，它们具有什么样的功能和作用，识读电路图需要掌握哪些基础知识。本节我们就来重点讲讲这些问题。
1.1.1 什么是电路图

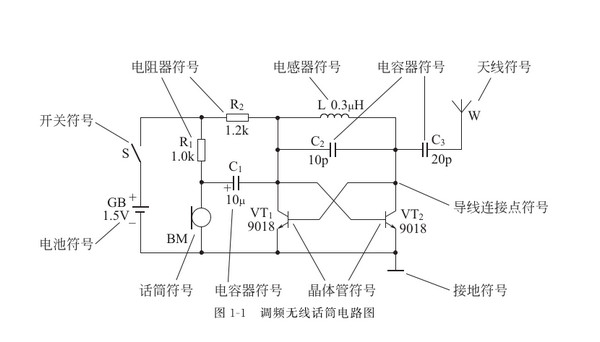

顾名思义，电路图是关于电路的图纸。电路图由各种符号和线条按照一定的规则组合而成，反映了电路的结构与工作原理。例如，图1-1为调频无线话筒电路图，它用抽象的符号反映出调频无线话筒的电路结构与工作原理。
1.1.2 电路图有哪些种类和作用
通常所说的电路图是指电路原理图，广义的电路图概念还包括方框图和电路板图等。
（1）电路原理图
电路原理图是一种反映电子设备中各元器件的电气连接情况的图纸。电路原理图由各种符号和字符组成，通过电路原理图，我们可以详细了解电子设备的电路结构、工作原理和接线方法，还可以进行定量地计算分析和研究。电路原理图是电子制作和维修的最重要的依据，图1-1就是电路原理图。
（2）方框图

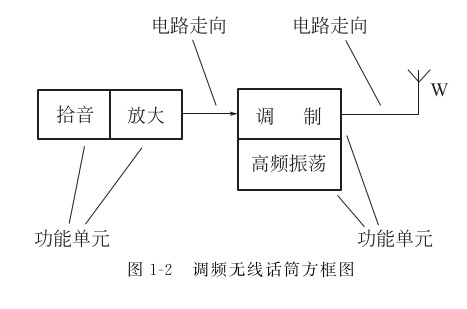

方框图是一种概括地反映电子设备的电路结构与功能的图纸。方框图由方框、线条和说明文字组成，它简单明了地反映出电子设备的电路结构和电路功能，有助于我们从整体上了解和研究电路原理。例如，图1-2就是调频无线话筒的方框图。
图1-2，调频无线话筒方框图
（3）电路板图

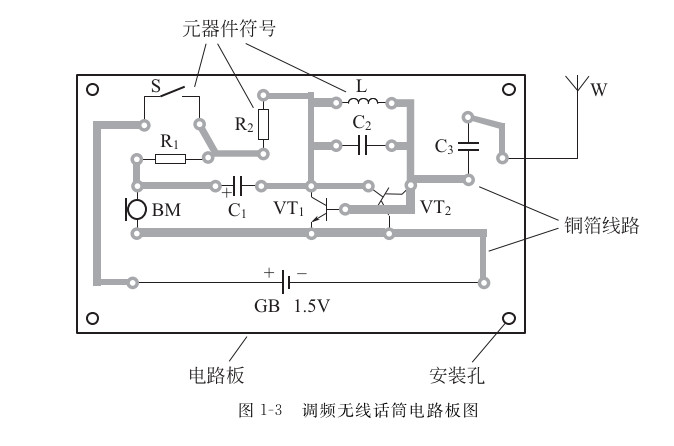

电路板图是一种反映电路板上元器件安装位置和布线结构的图纸。电路板图由写实性的电路板线路、相应位置上的元器件符号和注释字符等组成。例如，图1-3为调频无线话筒的电路板图。
电路板图是根据电路原理图设计绘制的实际的安装图，标明了各元器件在电路板上的安装位置。电路板图为实际制作和维修提供了很大的方便。
