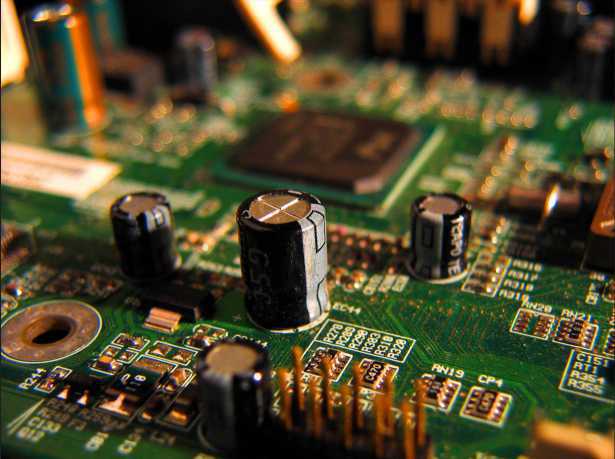

电路图纸中的元件编号一般规则

我们在维修手机或笔记本电脑等电子产品时都会借助于主板图纸，如电路原理图、点位图等。而一套完整的主板电路图，则是由原理图和元件位号图组成的。大多数情况下电路图都是PDF格式，只需要相关PDF软件即可打开查阅。在使用电路图之前首先我们要明确相关元件在电路中的编号，每一个元件在主板元件位号图中，都有一个相应编号。这个编号一般情况下都是由英文字母以及数字等共同组成，元件位号图有两大作用：查找元件功能和查看元件位置。下面我们分享一些简单的常用的元件编号在手机图纸中的使用规则：

芯片类：大多数以 U 开头，如 CPU U102

接口类：大多数以 J 开头，如屏幕接口 J1305

三极管类：大多数以 Q 开头，如 Q312

二级管类：大多数以 D 开头，如 D113

晶振类：大多数以 X 开头，如 26M 晶体 X885

电阻类：大多数以 R 或 VR开头，如压敏电阻 R46 VR339

电容类：大多数以 C 开头，如 C1485

电感类：大多数以 L 开头，如 L32

侧键类：大多数以 S 开头，如 S3301

电池类：大多数以 B 开头，如备电 B101

屏蔽罩：大多数以 SH 开头，如屏蔽罩 SH1

振动器：大多数以 M 开头，如 M201

还有一部分标号是主板上的测试点，以TP或PP为开头。

电容一般滤波作用，可不要，不可短接

电阻一般做保险丝用，不可丢失！可以短接

电感一般升压左右，不可丢失，不可短接
